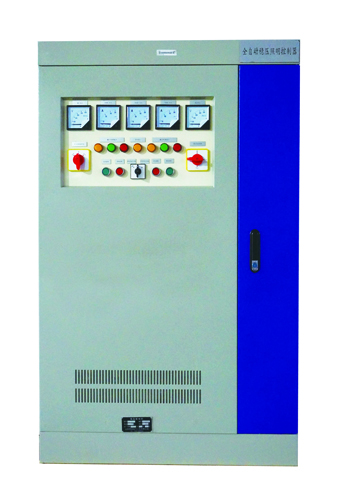

ZHPKM2恒压节能照明控制柜

  本系列产品具有容量大、效率高、电压调节平稳、使用安装方便、运行可靠等特点，并设有过压、欠压、过流、相序保护、机械故障自动保护装置。可广泛应用于工业、农业、市政、交通、铁路、军事、科研文化等领域的照明控制。

功能特点

1.由三相补偿变压器、三相接触调压器、传动机构、电刷接触系统、天文钟控制器和电气控制系统组成；三相接触调压器柱式绕组外表面经车床打磨加工，去除绝缘层呈光滑的导电体，以便于电刷平稳接触；传动机构由电动机和涡轮、蜗杆、链轮、链条组成；电刷系统结构合理可靠，以保证电刷压力。

2.产品具有容量大、效率高、无波形畸变、电压调节平稳等特点，适用负载广泛、能承受瞬时超载可长期连续工作；

3.产品有过压、欠压、过流、相序保护、机械故障自动保护装置；

4.控制精确，可按照不同经纬度一年四季日出日落时差的变化自动调节；

5.可实现三档稳压功能：1档稳压值为380（220）V，2档稳压值为363（210）V，3档稳压值为346（200）V，且三档稳压值可修改；

6.稳压范围宽，最高可达到304 ~ 456V；

7.调压过程无电流切断，灭灯，闪断现象；

8.具有自动复位功能，在停电后恢复送电时，全电压启动，启动完成后按工作设定自动调整进入工作状态；

使用环境

海拔高度：≤1000m

环境温度：-25℃ ~ +45℃

空气相对湿度：≤90%

安装场所应无严重震动和颠簸，无腐蚀性气体，无积尘灰尘污垢及其他爆炸性和侵蚀性介质

凡不符合上述规定的特殊使用条件，使用单位应与我公司协商确定

根据用户需求可提供户内型，户外型

 型号说明

功能设定

1.电动机控制电路

    伺服电机控制方式有手动和自动两种，通过“手-自动”转换开关实现。手动模式时，按升压按钮和降压按钮调整工作电压；自动模式时，升压和降压由电压检测单元自动检测控制，实现自动稳压工作。

2.稳压器主电路

    设置了一只电控开关和一只刀形开关，使电压自动补偿系统能方便地投入和退出，投入运行时只要把刀形开关置于“稳压”状态，按“稳压”按钮，电控开关自动合上；假如稳压器自身出现故障或需要在市电直通状态下使用，只要把刀形开关手柄置于“市电”位置并按下“停止”按钮，市电指示灯亮即可。

控制线路板：设有A、B两块控制线路板，使用过程中，若发现A板控制系统有问题，可以拨动“AB板切换开关”至B板，两块线路板可以直接互换使用。

日常维护

1.根据使用环境不同维护周期通常为三个月，最长半年应维护一次。

2.清扫稳压器各部件的灰尘与垢污，特别是碳刷、滑道、刷架、导轨及变速机构，必须用“四氯化碳”与棉布擦净。

3.调换已磨损或损坏的碳刷。

4.修复或调换有故障的元器件。

5.每次运行2-3个月，应调整链条的松紧度。
