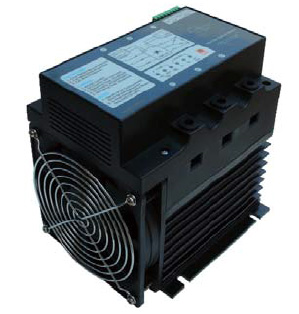

TSM-101/102晶闸管投切开关

       TSM-101/102晶闸管投切开关，采用过零触发技术，可将电力电容器快速、平稳地连接到电网或从电网断开，而不会产生涌流，特别适用于无功功率快速变化场合的无功补偿，是实现动态功率因数校正的理想解决方案。例如：起重机、升降机、焊接设备等。

       TSM-101用于三相无功电流的共补，TSM-102则用于三相无功电流任意相的独立补偿（分补），可由投切控制器通过直流或交流信号直接控制投切。投切开关采用法国第三代基于氮化铝陶瓷基板（DBC）制造技术的晶闸管开关模块，较之目前常用的第二代氧化铝基板技术的晶闸管，能承受更强的冷热冲击力，散热能力强，温升更低，能够长期稳定、可靠地工作。

产品特点

1.开关投切无涌流，延长器件的使用寿命；

2.无限的开关次数，更长的器件使用寿命；

3.快速投切，极短的切换时间延迟，实现功率因数的“实时”补偿；

4.交流(AC220V)或直流(DC12V ~ 24V)投切控制，方便使用；

5.控制电路具有一定的防浪涌、静电和抗谐波干扰能力；具有超温保护和散热风扇断相、堵转保护能力；

6.无需辅助电源；

技术参数

1.电气指标

   负载电压：Un 380 ~ 400V，50/60Hz

   负载容量：三相，50kvar；单相，15kvar

   投切速度：AC220V，16次/秒；DC12V，16次/秒

   功耗：约2W/A

2.控制电路

   控制输入：DC12 ~ 24V(10mA，推荐条件：DC12V)；或AC220V，50/60Hz(DC、AC控制信号只能择其一，严禁同时使用)

   电路功耗：4W

3.保护功能

   温度保护：内部60℃

   散热风扇：断相、堵转保护；散热启动温度50℃

   防护等级：IP20

4.符合标准：GB/T15576-2008 低压成套无功功率补偿装置

5.重量：TSM-101，2.6kg；TSM-102，2.7kg

6.尺寸：162.5×144×170

型号说明

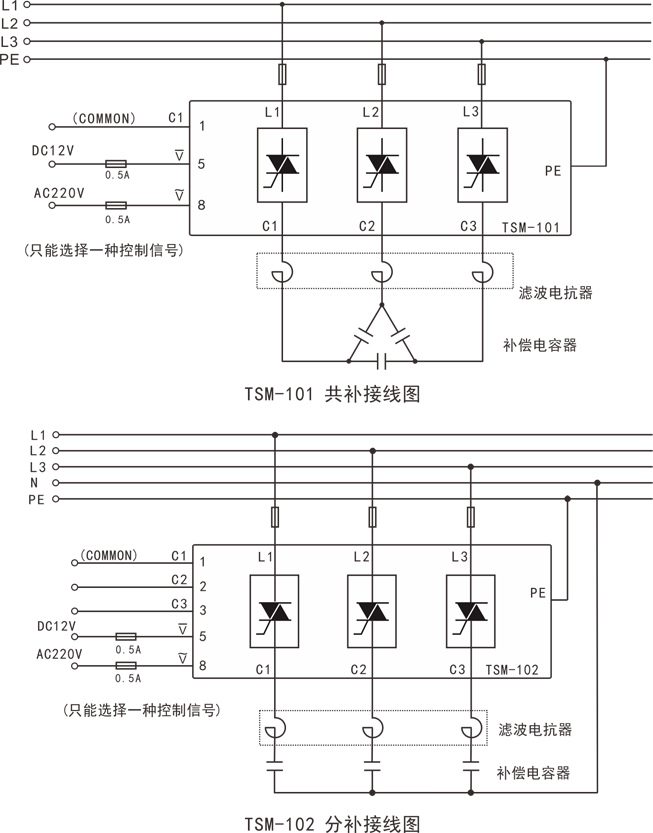

接线图

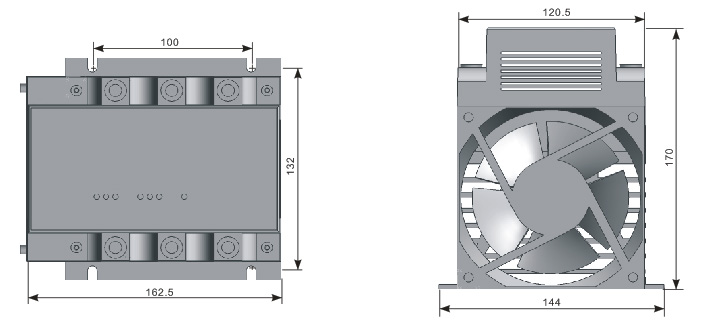

外形尺寸
